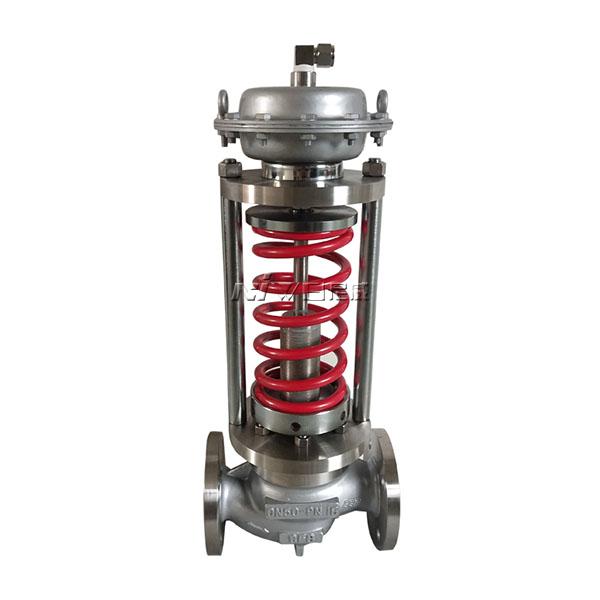

ZZYP自力式氧氣壓力調節閥

標簽：

壓力調節閥

詳情

ZZYP自力式氧氣壓力調節閥概述

ZZYP自力式氧氣壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能?？稍跓o氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控制效果。

ZZYP自力式氧氣壓力調節閥產品型號

類別	型號	類別	型號
單座壓閉型	ZZYP-16～64B	單座壓開型	ZZYP-16～64K
雙座壓閉型	ZZYN-16～64B	雙座壓開型	ZZYN-16～64K
套筒壓閉型	ZZYM-16～64B	套筒壓開型	ZZYM-16～64K

注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。

ZZYP自力式氧氣壓力調節閥主要技術參數

公稱通徑DN（mm）	20				25	32	40	50	65	80	100	125	150	200
閥座直徑DN（mm）	10	12	15	20
額定流量系數Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允許壓差（MPa）	2.5					2.0			1.6			1.0
公稱壓力（MPa）	1.6　4.0　6.4
固有流量特性	快開
保證調壓閥正常工作的最小壓差P（MPa）	0.05
壓力分段范圍（KPa）	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作溫度℃	液體≤140;氣體≤80；配冷凝器和散熱片≤350
適合介質	氣體、蒸汽、低粘度液體
法蘭尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度	按GB12221-89標準
可配附件	冷凝器（用于介質為蒸汽的場合）、散熱片等。
執行機構信號接口	內螺紋M16×1.5

ZZYP自力式氧氣壓力調節閥主要性能指標注

控制精度％		±8
允許泄漏量	硬密封（L/H）	單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
	軟密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

ZZYP自力式氧氣壓力調節閥外形尺寸及重量

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	壓力調 節 范圍 MPa	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	壓力調 節 范圍 MPa	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
大約重量（Kg）			26		37		42	72	90	114	130	144	180
導壓管接口螺紋			M16×15
