不銹鋼調節閥閥體和閥內組件介紹

標簽：不銹鋼調節閥 2020-10-24 點擊 : 1452

一、不銹鋼調節閥閥體

閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
銜接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上閥蓋：常溫型-20~+200℃
散熱型-40~+450℃
填料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管

二、不銹鋼調節閥閥內組件

閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性

材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

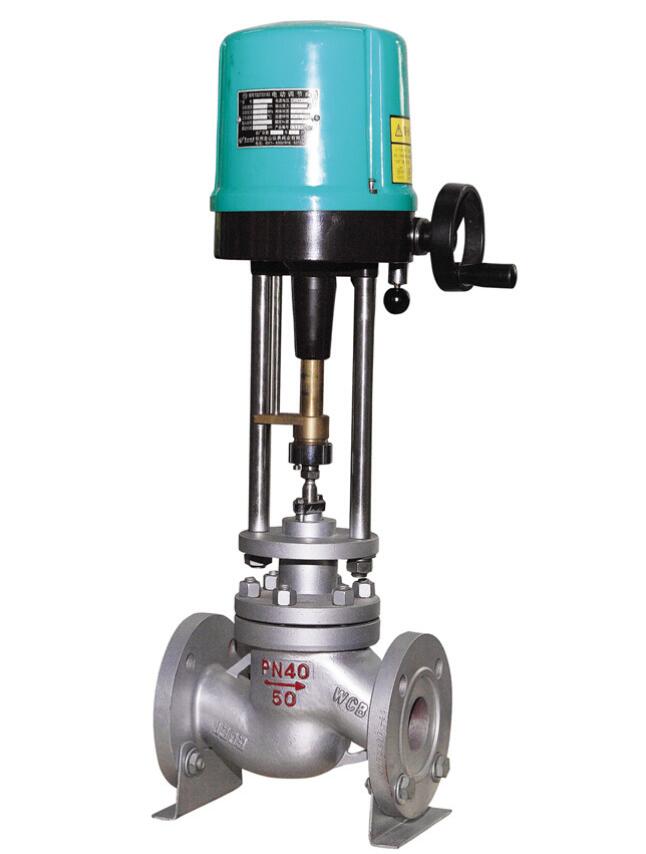

不銹鋼調節閥

三、不銹鋼調節閥結構功能:

1.S系列高工作壓力：14兆帕；M和L系列大工作壓力：10兆帕；工作溫度范圍–20攝氏度～90攝氏度。

2.多種結構形式可供選擇（慣例為雙卡套銜接），接收外徑從φ2毫米至φ8毫米.

3.面板安裝便利，有水平型式、直角型式兩種。

4.母體原料采用304/321/316不銹鋼等；填料密封件原料為聚四氟乙烯、氟橡膠。

5.調節孔徑：S系列為φ1.2毫米；M系列為φ2毫米；L系列為φ3毫米.

6.閥針錐度：S系列為1度；M系列為3度；L系列為5度。

7.調節閥能夠調節流量到零，但不能用作截止閥，能夠另加截止閥用來開關截止。
