一、作業原理

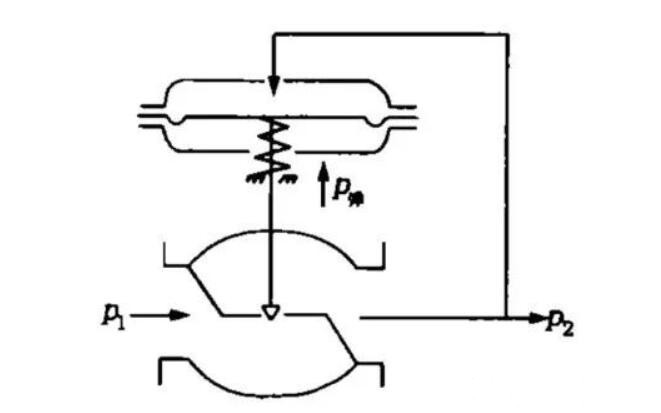

自力式閥后壓力調節的作業原理（見下圖）




閥前壓力P?通過閥芯、閥座的節流后，變?yōu)殚y后壓力P?。P?通過管線輸入上膜室內作用在頂盤上，產生的作用力與繃簧的反作用力相平衡，決議了閥芯、閥座的相對方位，操控閥后壓力。當P?增加時，P?作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于繃簧的反作用力，使閥芯關向閥座的方位。這時，閥芯與閥座之間的流轉面積減少，流阻變大，P?下降，直到頂盤上的作用力與繃簧反作用力相平衡為止，從而使P?降為設定值。同理，當P?下降時。作用方向與上述相反，這就是閥后壓力調節的作業原理。

二、主要特點

1.自力式壓力調節閥無需外加能源，能在無電無氣的場合作業，既方便又節約能源。

2.壓力分段規模細且相互交叉，調節精度高。

3.壓力設定值在運行期間可接連設定。

4.對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8

5.橡膠膜片式檢測，執行機構檢測精度高、動作活絡。

6.選用壓力平衡機構，使調節閥反響活絡，操控精確。
